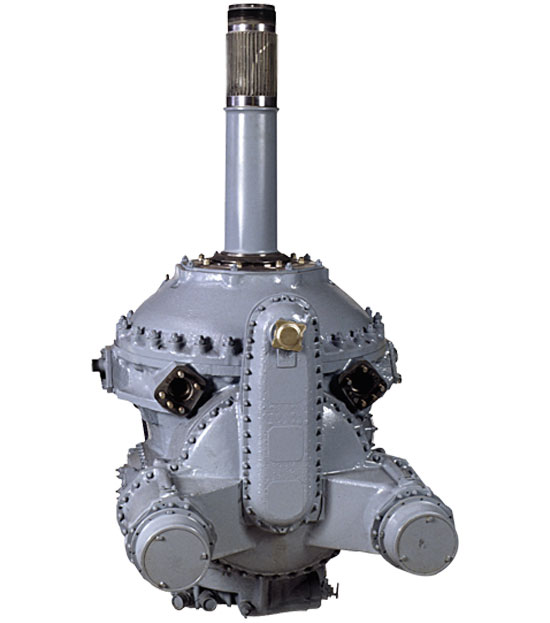

Главные редукторы ВР-14, ВР-24

вертолетов Ми-8МТ/17, Ми-8АМТ/171, Ми-8МТВ/172, Ми-14, Ми-24/25/35

Увеличить
123


Назначение главных редукторов ВР-14 и ВР-24 -
передача мощности от двух двигателей
(ТВ3-117ВМ/М/МТ/В/ВМА, ВК-2500-01/-02/-03)
к несущему, рулевому винтам и вертолетным агрегатам с соответствующим изменением частоты вращения, а также аэродинамических сил с несущего винта через вал и корпус редуктора на фюзеляж вертолета. Схема редукторов - ступенчатая, планетарная.








ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ВР-14 ВР-24
Передаточное отношение:
  • к валу несущего винта
  • к валу рулевого винта
 0,0128
0,1729 		0,016
0,2158
Номинальная, об/мин 15000 15000
Мощность, передаваемая редуктором:
  • макс. от каждого двигателя, л.с.
  • на взлетном режиме, л.с.
  • на номинальном режиме, л.с.
 2100
2х1900
2х1700		 2360
2х2200
2х1700
Масса редуктора, кг 842,5 830
Габаритные размеры, мм:
  • длина
  • ширина
  • высота
 1200
880
1760 		1210
885
1765

Серийное производство главного редуктора ВР-14 осуществляют СПб ОАО «Красный Октябрь» (с 1976г.) и ОАО «Редуктор-ПМ» (с 1986г.). Суммарный выпуск ВР-14 на «Красном Октябре» составил около 2 тысяч единиц.
«Красный Октябрь» является разработчиком ремонтной документации на главные редукторы ВР-14 и ВР-24, выполняет все виды ремонта, включая капитальный, а также локальный в полевых условиях.

Ресурсы и сроки службы главных редукторов ВР-14

Компоновка редуктора Дата выпуска Ресурсы и сроки службы Разрешенная наработка при ЭТС, час Сроки службы, устанавли-ваемые при ЭТС*4,лет
До первого капи-тального ремонта Назначенный Межремонтный До первого капитального ремонта Между капитальными ремонтами
Ресурс, час Срок, лет Ресурс, час Срок, лет Ресурс, час Срок, лет
7870.0100 с 01.04.1979 по 01.05.1983 1000 10 8000*6 * 1000 8 2000*1 - 1500*2 2000*3 До первого капитального ремонта - 21
Межремонтный - 21
7870.0200 с 01.05.1983 по 01.07.2000 1000 10 8000*6 * 1000 8 2000*1 3500*5 1500*2 2000*3
7870.0200 с 01.07.2000 по 01.01.2005 2000 10 8000*6 * 1000 8 - 3500*5 1500*2 2000*3
7870.0200 с 01.01.2005 2000 10 8000*6 * 2000*3 10*3 - 3500*5 - -

* Назначенный срок службы определяется сроками службы до первого капитального ремонта и межремонтными.
*1 Бюллетени №№ 200-7-0-0290-4 (6.180.15-БЭ) и 208.6.0.0105.4 (6.140.14-БЭ).
*2 Бюллетень № 200-5-0-0419-04 (К7870-02 БЭ-В).
*3 Бюллетень № 200-6-0-0423-04 (6.180.43 БЭ-В, БЭ-Г).
*4 Бюллетень № 200.9.0.0455.04 (К7870-10 БЭ-В).
*5 Бюллетени №№ 200.9.0.0440.04 (К7870-08 БЭ-В), К7870-08 БЭ-Г.
*6 Бюллетени №№ 200.3.0.0506.04 (К7870-16 БЭ-В), К7870-16 БЭ-Г, К7870-16 БЭ-АБ.
