Высоконагруженные детали и узлы

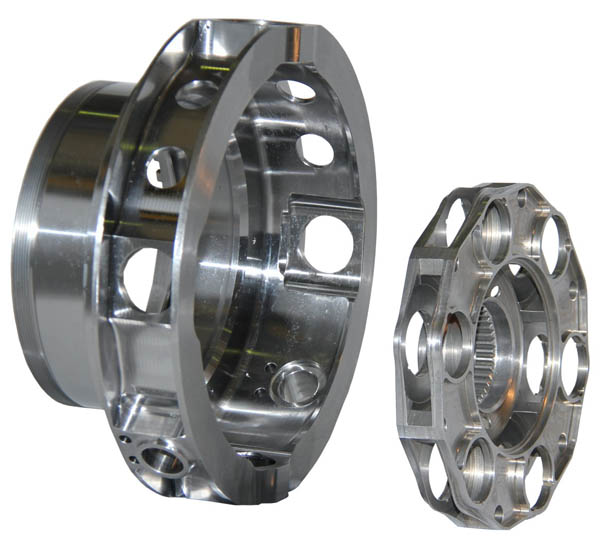

В конструкцию изделий входит особая группа деталей и узлов сложной пространственной формы, испытывающих высокие нагрузки циклического и знакопеременного характера. В их числе корпуса сателлитов, водила, узлы автоматов перекоса, кронштейны, качалки, рычаги и т.п. Эти узлы отличаются повышенными требованиями к точности размеров и относительного расположения поверхностей.

Механическая обработка повышенной точности производится на многокоординатных фрезерных и токарно-фрезерных обрабатывающих центрах (в т.ч. на двухшпиндельных) с программным управлением. В отношении ряда узлов применяются окончательная совместная обработка и длительные специальные испытания.

Диаметры деталей типа «корпус», мм 120 …. 500

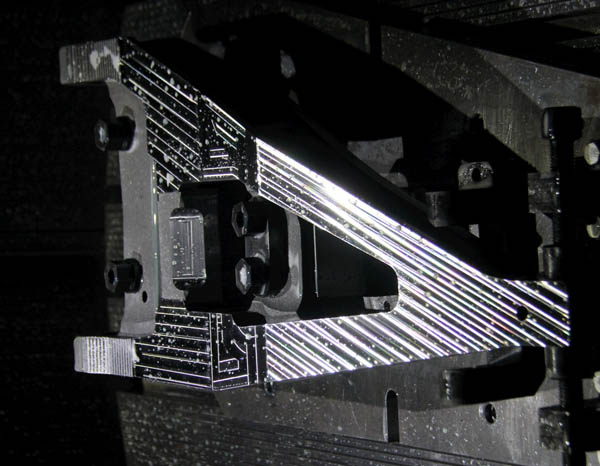

Габариты детали типа «рычаг», мм до 205х680
Допуск на координатные размеры, мкм до 10
Допуск на форму, мкм до 4
Биение, мкм до 15
Шероховатость посадочных поверхностей до Ra 0,8
Масса, кг 0,65 …. 34,30
